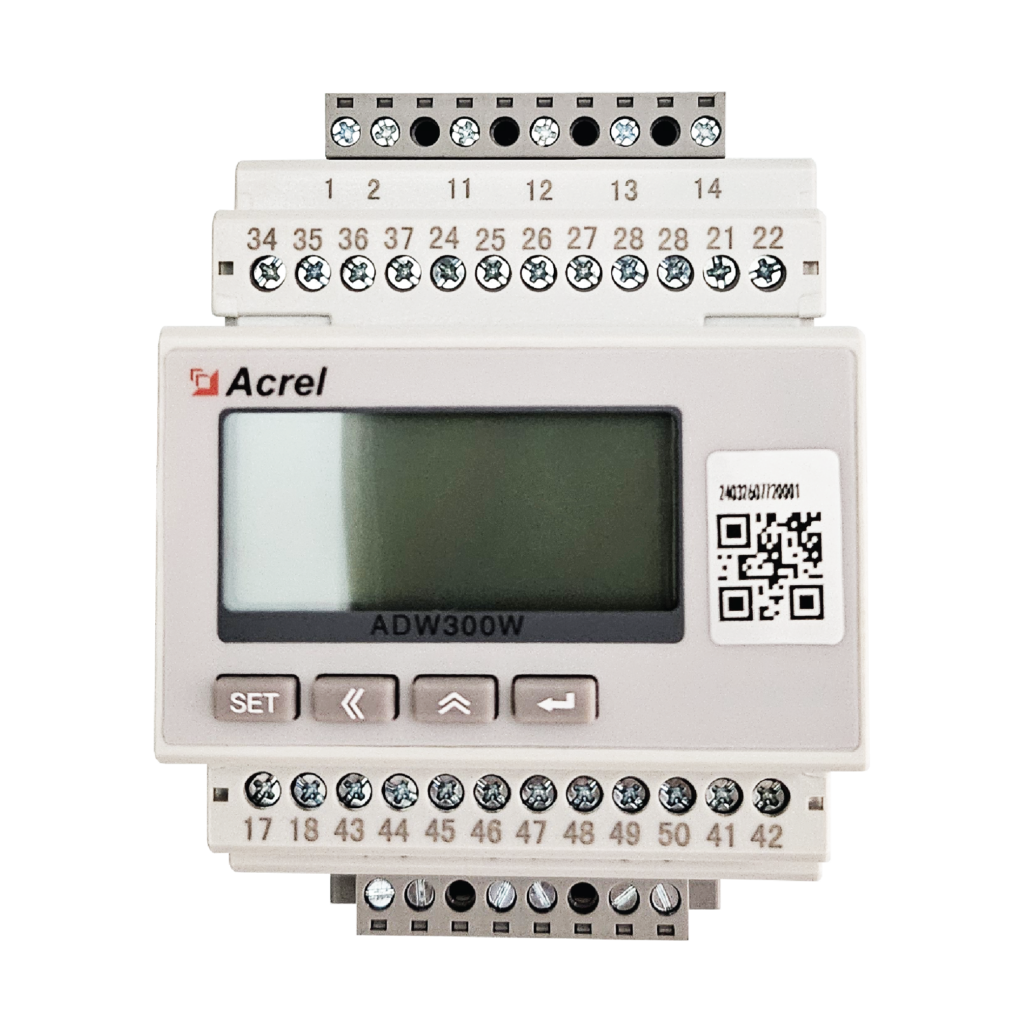

ADW300W
WIRELESS ENERGY METER
● วัดได้สูงสุด 1 วงจร 1 หรือ 3 เฟส
● วัดพารามิเตอร์ทางไฟฟ้าทั้งหมด
● แยก CT วงเปิดหลัก
● จอ LCD
Acrel Datasheet
แผ่นพับ
เอกสารข้อมูล
คู่มือ
รายละเอียดสินค้า
● การสื่อสาร: 4G LTE, WiFi, LoRa, LoRaWAN, NB-IoT, RS485 (MODBUS-RTU)
● การวัด: กำลังไฟฟ้าที่ใช้งาน 3 เฟส, กำลังไฟฟ้ารีแอกทีฟ, กระแส, แรงดันไฟฟ้า, ฮาร์มอนิก และอื่น ๆ
● สถานการณ์การใช้งาน: อาคาร โรงงาน สมาร์ทกริด ห้อง DB และอื่น ๆ
● แรงดันไฟฟ้า: 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V
● จัดอันดับปัจจุบัน: 3×1(6)A ; 3×1(6)A(ADW300W), 3×20(100)A(ADW300W)
● การเขียนโปรแกรม HMI: การตั้งค่าอัตราส่วน CT/PT, การเดินสายเฟส, การสื่อสาร และอื่น ๆ
● มาตรฐานและใบรับรอง: CE, IEC
ข้อมูลจำเพาะ
Bootstrap Example
Voltage input Rated voltage

Referencefrequency

Consumption 		3x57.7/100V, 3x220/380V, 3x380/660V, 3x100V,3x380V, 3x660V

50Hz

< 0.5VA (Each phase)
Current input Input current

Start current

Consumption 		3x1(6)A: 3x1(6)A(ADW300w), 3x20(100A(ADW300W))

1% lb(Class 0.5S), 4% lb (Class 1)

< 1VA (Each phase)
Auxiliary power Power Supply

Power consumption 		AC 85-265V

< 2W
Measurement performance Standard

Active energyaccuracy

Temperatureaccuracy 		IEC62053-22:2003, IEC62053-21:2003

Class 0.5S (ADW300), Class 1 (ADW300W)

±2°C
Pules Width of pulse

Pulse constant 		80±20ms

6400imp/kWh, 400imp/kWh
Communication Wireless

Infrared interface

RS485 interface

Connection mode

protocol 		Transmission on 470MHz and maximum distance in open space is lkm; 2G; NB; 4G

The constant baud rate is 1200

RS485 (A, B)

Shielded twisted pair conductors

MODBUS-RTU
