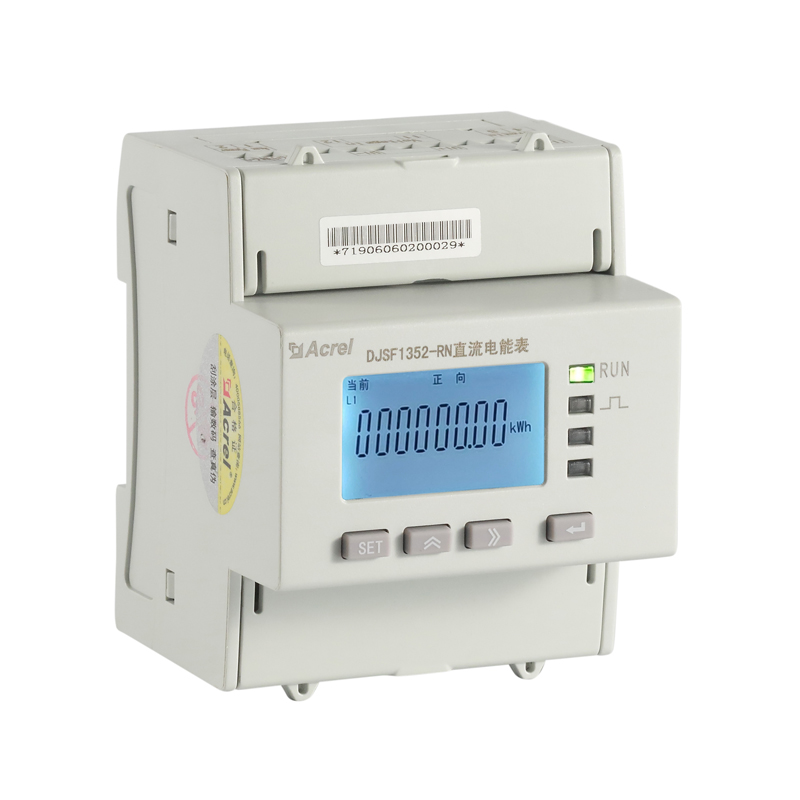

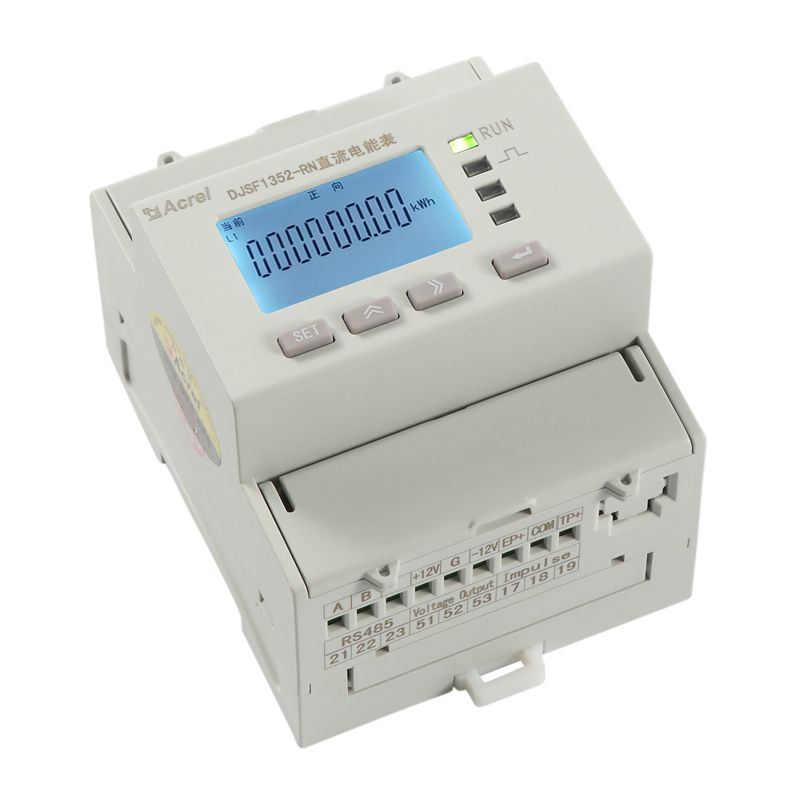

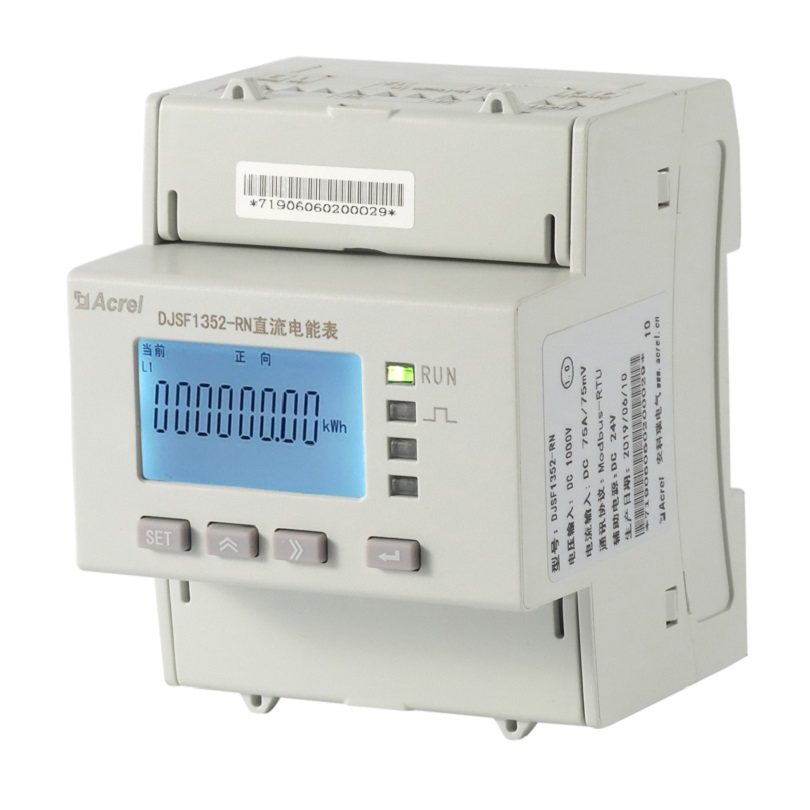

DJSF1352-RN
เครื่องวัดพลังงานไฟฟ้ากระแสตรงสำหรับพลังงานแสงอาทิตย์
เหมาะสำหรับสถานีฐานโทรคมนาคม กองชาร์จ DC เซลล์แสงอาทิตย์พลังงานแสงอาทิตย์ และการใช้งานอื่น ๆ
รายละเอียดสินค้า
● การวัด: kWh, U, I, P, Q, S ฯลฯ
● วัดพลังงาน DC 2 ช่อง (อุปกรณ์เสริม)
● วัดพลังงาน DC แบบสองทิศทาง
● การสื่อสาร: RS485(Modbus-RTU), RS485 2 ช่อง (อุปกรณ์เสริม)
● โปรโตคอลการสื่อสาร: Modbus-RTU, DL/T 645-2007

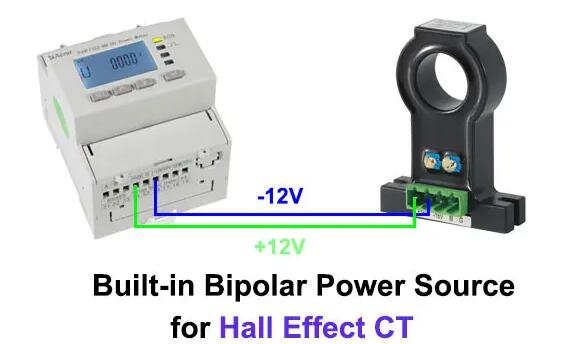

● แหล่งพลังงานแบบไบโพลาร์ในตัว: แหล่งจ่ายไฟสำหรับ Hall Effect CT (DC -12V ~ DC +12V)
● ช่วงแรงดันไฟฟ้าขาเข้า: DC0-1000V
● สัญญาณอินพุต: Shunt: 0-75mV; เซ็นเซอร์ฮอลล์: 0-20mA, 4-20mA, 0-5V, 0-10V และอื่น ๆ
● 2DI/2DO
● แหล่งจ่ายไฟ: AC/DC 85-265V หรือ DC24V(±10%) หรือ DC48V(±10%)
● ความแม่นยำ: 1 หรือ 0.5 (เชื่อมต่อผ่าน shunt) (อุปกรณ์เสริม)
● เอาต์พุตสวิตช์: เอาต์พุตรีเลย์ 2 ช่อง, 2A/30VDC หรือ 2A/250VAC
● อินพุตสวิตช์: อินพุตหน้าสัมผัสแบบแห้ง 2 ช่อง
● เอาต์พุตพัลส์: เอาต์พุตพัลส์ที่สอง, เอาต์พุตพัลส์พลังงาน

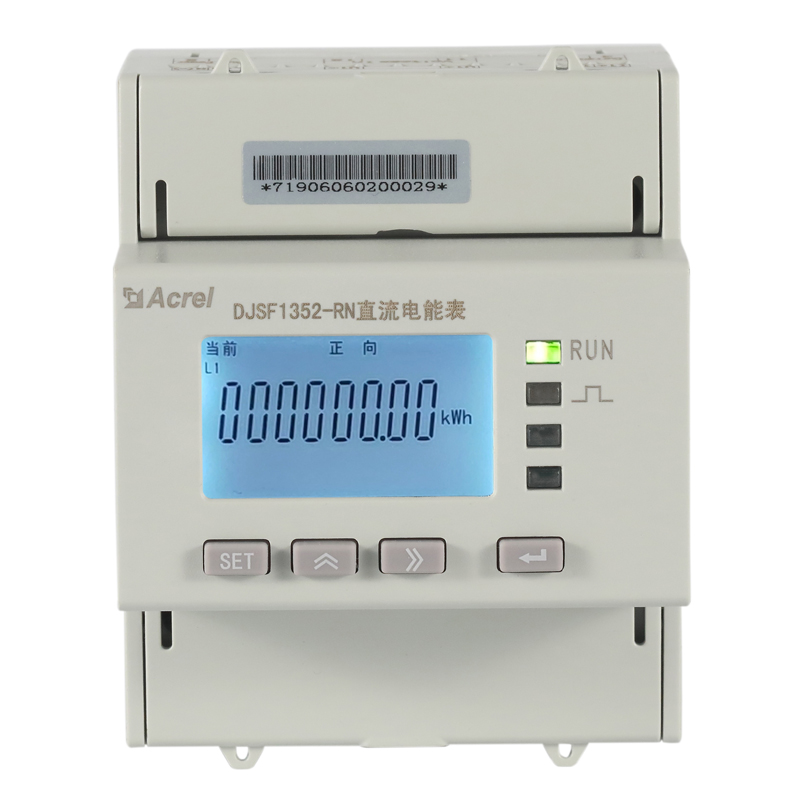

● จอแสดงผล: ตัวเลข 8 หลักแสดง U, I, P, Q, kWh และการใช้พลังงานอื่น ๆ
● ชั่วโมงการทำงานที่ปราศจากสิ่งกีดขวางโดยเฉลี่ย: ≥50000ชม

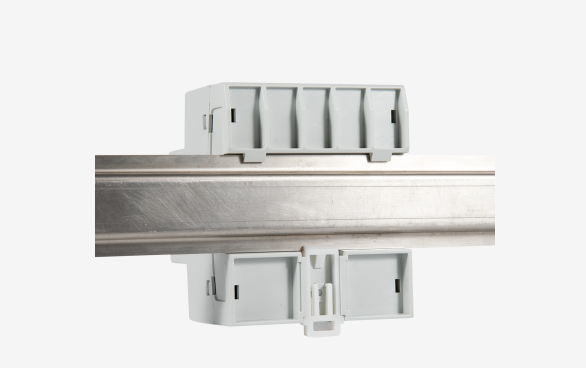

● ติดตั้ง: ราง Din 35 มม.
● มาตรฐานและใบรับรอง: CE, IEC
ข้อมูลจำเพาะ
| พารามิเตอร์ | ดัชนี | |
|---|---|---|
| ป้อนข้อมูล | ช่วงอินพุตแรงดันไฟฟ้า อินพุตปัจจุบัน โอเวอร์โหลด การใช้พลังงาน |
DC 0-1000V ดูแผนภาพการเดินสายไฟทางกายภาพ สับเปลี่ยน: 0-75mV; เซนเซอร์ฮอลล์: 0-20mA、4-20mA、0-5V，0-10V และอื่น ๆ ได้รับการจัดอันดับ 1.2 เท่า (ต่อเนื่อง); จัดอันดับ 2 ครั้ง/1 วินาที; แรงดันไฟฟ้า: ≤ 0.2VA, กระแส ≤ 0.1VA |
| ระดับความแม่นยำ | ชั้น 1 | |
| การทำงาน | แสดง อินเตอร์เฟซการสื่อสาร โปรโตคอลการสื่อสาร สลับเอาต์พุต สลับอินพุต เอาท์พุทพัลส์ |
หน้าจอ LCD ส่วน 8 บิต (LCD) RS485 (สามารถเลือก RS485 ได้สองช่อง) Modbus-RTU, DL/T 645-2007 เอาต์พุตรีเลย์ 2 ช่อง 2A/30VDC หรือ 2A/250VAC อินพุตหน้าสัมผัสแบบแห้ง 2 ช่อง เอาต์พุตพัลส์ที่สอง เอาต์พุตพัลส์พลังงาน ดูการแสดงผล SYS->PLUS ในการตั้งค่าเมนูมิเตอร์ตัวอย่างเช่น: มิเตอร์แสดง 100 ซึ่งก็คือ 100imp/kWH |
| พาวเวอร์ซัพพลาย | ช่วงแรงดันไฟฟ้า การใช้พลังงาน |
AC/DC 85-265V หรือ DC24V(±10%) หรือ DC48V(±10%) ≤ 3 วัตต์ |
| ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า | แหล่งจ่ายไฟ // อินพุตแรงดันไฟฟ้า // อินพุตปัจจุบัน // เอาต์พุตรีเลย์และอินพุตสวิตช์ // อินเทอร์เฟซการสื่อสาร / / เอาต์พุตพัลส์ 3kV/1 นาที แหล่งจ่ายไฟ // เอาต์พุตรีเลย์ // อินพุตแรงดันไฟฟ้า // อินพุตปัจจุบัน 3kV/1 นาที พัลส์เอาต์พุต // อินเทอร์เฟซการสื่อสาร // สวิตช์อินพุต 2kV/1 นาที |
|
| แรงกระตุ้นทนต่อแรงดันไฟฟ้ายำ | ±6KV | |
| ความต้านทานของฉนวน | ≥ 40M โอห์ม | |
| ชั่วโมงการทำงานโดยเฉลี่ยที่ปราศจากสิ่งกีดขวาง | ≥50000 ชม. | |
| สิ่งแวดล้อม | อุณหภูมิ ความชื้น ระดับความสูง |
อุณหภูมิการทำงานปกติ: -25 °C ~ +65 °C;จำกัดอุณหภูมิในการทำงาน: -40 °C ~ +70 °C;อุณหภูมิการจัดเก็บ: -40 °C ~ + 80 °C ≤93%RH ไม่มีการควบแน่น ไม่มีก๊าซที่มีฤทธิ์กัดกร่อน ≤2500ม |

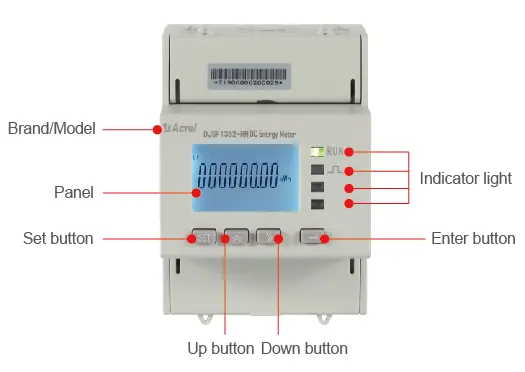

ลักษณะและสายไฟ

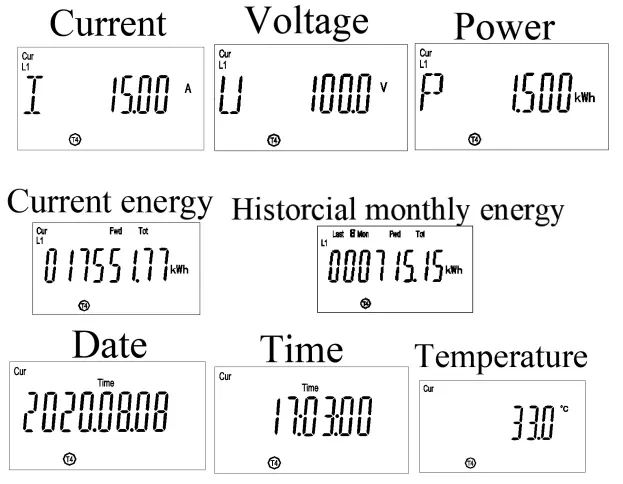

จอแสดงผล

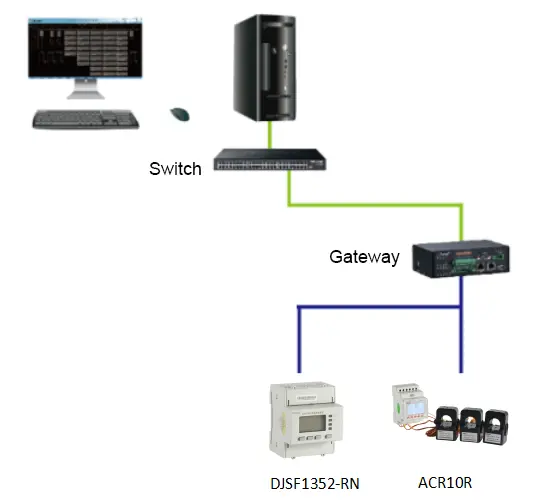

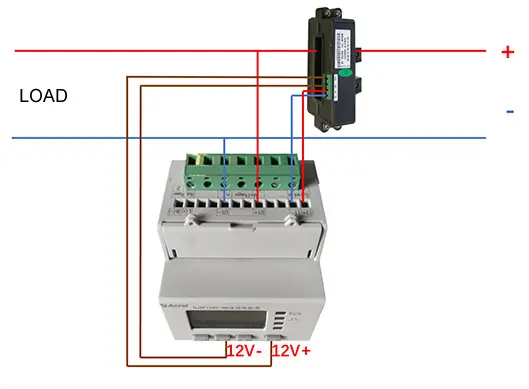

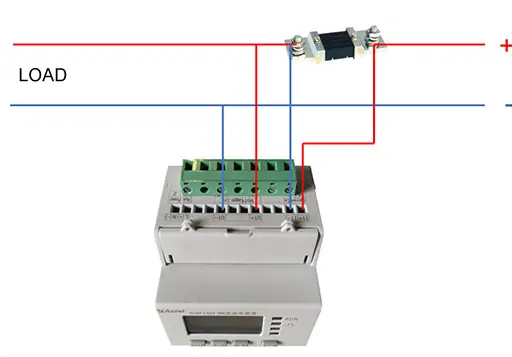

การเชื่อมต่อทั่วไป

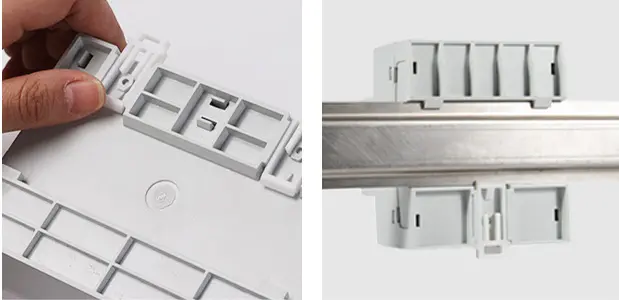

การติดตั้ง
