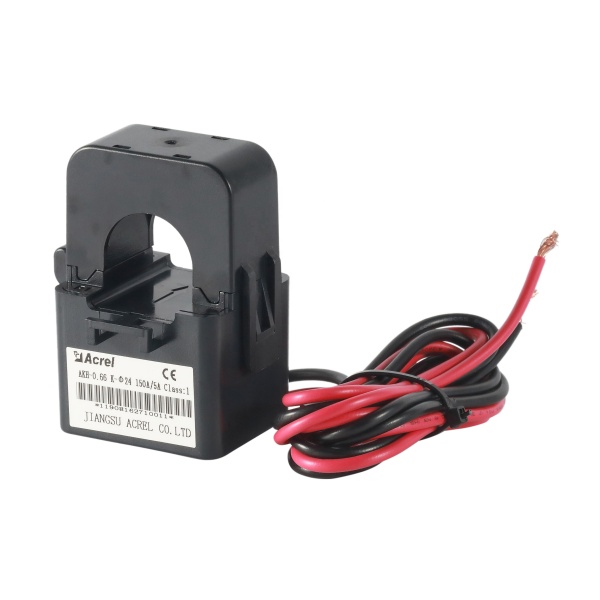

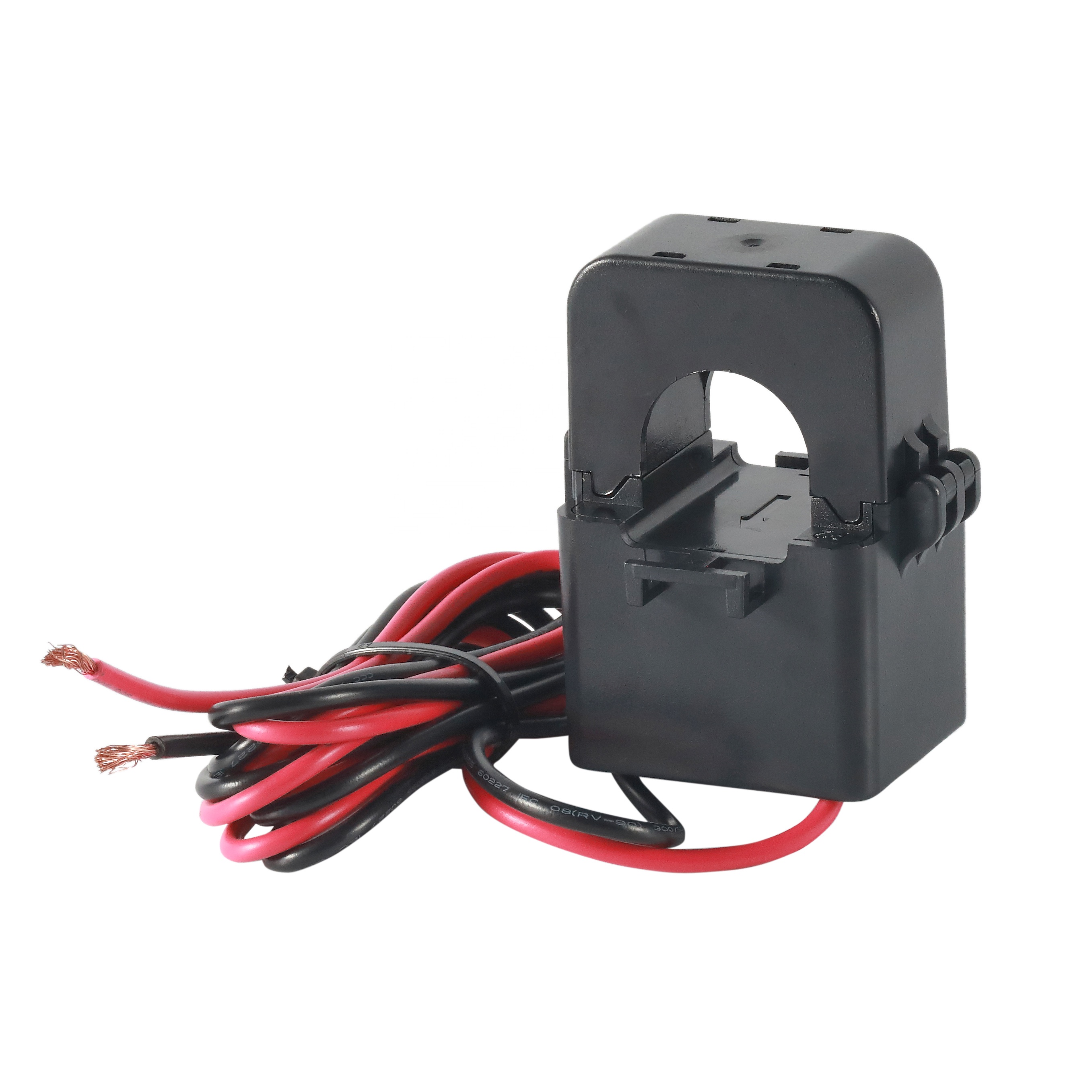

Acrel AKH-0.66K-Φ
หม้อแปลงกระแสหลักแบบแยกส่วน
● การวัด: กระแสสลับ (AC)
● ความแม่นยำ: ชั้น 0.5
● อินพุตปัจจุบันหลัก: 150~1000A AC
● แรงดันไฟฟ้า: 660V AC
● ความถี่สูงสุด: 50~60Hz
● การติดตั้ง: แคลมป์ออน (ติดตั้งบนสายเคเบิล)
● จำนวนลูป: 1 ลูป
● มาตรฐานและใบรับรอง: IEC/EN61869-1;IEC/EN61869-2;CE
รายละเอียดสินค้า

  • Continuous overload: 120% inches

  • Protection level: IP30

  • Casing: ABS polycarbonate, non-flammable, self-extinguishing.

  • Environment:
       - Working temperature: -25°C-+50°C
       - Storage temperature: -40°C-+80°C
       - Humidity (no condensation) ≤90%RH

  • ความถี่พิกัด: 50/60Hz＜5

  • พิกัดกระแสความร้อนในช่วงเวลาสั้น ๆ: Ith=40~60ใน

  • จัดอันดับกระแสไดนามิก: Idyn=2.5Ith

  • พิกัดกระแสทุติยภูมิ: X/5A (X/1A ตามคำขอ)

  • พิกัดกระแสไฟฟ้าหลัก: สูงถึง 6000A

  • ปัจจัยด้านความปลอดภัย: FS＜5

  • แรงดันไฟฟ้าระบบสูงสุด: 720V AC

  • แรงดันทดสอบ: 3kV AC (1 นาที)

    • คำอธิบายสำหรับประเภท
    ข้อมูลจำเพาะและขนาด
    Bootstrap Example
    ประเภท\ขนาด (mm)      ขนาดเค้าร่าง
    W    H    D    M    N    		 เส้นผ่านศูนย์กลางขนาด
       Φ 1     Φ 2    		 ความคลาดเคลื่อน
    K-Φ24 39  70.5   55  36  52   24.5     23    ±1
    K-Φ36 42.5   81.5    67  40 56   33.5     35    ±1
    K-Φ50 46.5   110     90  54 66.5    47       52    ±1
    ** หมายเหตุ: กระแสไฟฟ้าหลักไหลจาก P1 ถึง P2 สายไฟเส้นที่สองสีดำคือ S2 สีแดงคือ S1 ความยาวทางออกคือ 1 ม. ± 10 ซม.
    ข้อมูลจำเพาะ
    Bootstrap Example
    ข้อมูลจำเพาะ จัดอันดับอัตราส่วนปัจจุบัน (A) องศาความแม่นยำ
     0.5   1    		 ตรงผ่าน tums แม็กซ์เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล (มม.)
    K-Φ24 (150-200)A/5(1)A
    (250-300)A/5(1)A    		        1
           1.5    		 1
    1    		 Φ24
    K-Φ36 (300-400)A/5(1)A
    (500-600)A/5(1)A    		        1.5
     1.5        		 1
    1    		 Φ36
    K-Φ50 500A/5(1)A
    (600-700)A/5(1)A
    (800-900)A/5(1)A
    1000A/5(1)A    		  1.5
     2.5
     5
     10    		 Φ50
